ТИМ на этапе проектной документации

PreviousТИМ на этапе концепцииNextТИМ на этапе рабочей документации

Last updated 1 year ago

После утверждение концепции будущего здания и его объемных характеристик, необходима проработка архитектурных, конструктивных и инженерных систем для оценки более точной стоимости строительства и безопасности проектных решений. На данном этапе проектирования ТИМ позволяет выявить и исключить пространственные пересечения (коллизии) между компонентами систем здания. Такая возможность значительно экономит средства, затрачиваемые на устранения этих коллизий на строительной площадке.

В процессе создания проектной ЦИМ в модель заносится атрибутивная информация необходимая для анализа, оценки и планирования работ другими заинтересованными участниками строительного процесса (стейкхолдерами). Ценность данных полученных из ЦИМ заключается в их актуальности и точности, добиться этого можно благодаря стандартизации процессов ТИМ и датацентричности модели. С этой целью данный стандарт описывает процессы и правила работы в ТИМ в New Tech Com, в главе: «Процесс реализации ТИМ проекта».

Итогом процесса создания модели ЦИМ на стадии ПД является точная информация о будущем здании, представленная в графическом виде, с возможностью создании на ее основе документации в соответствии с нормами РФ, а также атрибутивные данные лежащие в основе планирования строительства и создания финансовых моделей для инвестирования строительства.

Другими словами, ТИМ на этапе проектной документации, это новые цифровые процессы, результатом которых является производство и потребление информации в циклическом непрерывном процессе и этот взаимообмен значительно экономит средства инвестора.

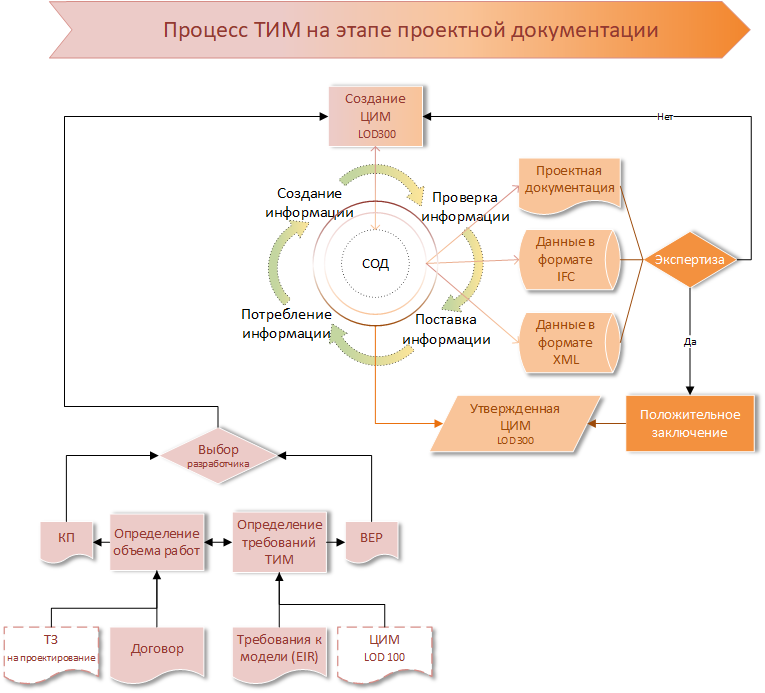

Процесс ТИМ на этапе проектирования
