  1. Методология ТИМ в New Tech Com

Метод создания и заполнения необходимых атрибутов в элементах модели

PreviousПользовательский аспектNextМетод обмена информации между участниками проекта через СОД

Last updated 1 year ago

Основой информации ЦИМ является атрибутивные данные. Для эффективного управления информацией, необходимо знать какие данные из ЦИМ понадобятся для выполнения сценариев проекта, чтобы достичь поставленных целей с использованием ТИМ. После определения сценариев проекта в плане выполнения проекта (BEP) перечисляются атрибуты для заполнения, в какой срок они будут заполнены, и кто ответственный за заполнение. Данный метод определения необходимых атрибутов наиболее эффективный поскольку исключает трудозатраты на заполнение не нужной информации на конкретном жизненном цикле и оберегает заказчика от риска в отсутствии необходимой информации.

Требования к необходимой информации описывался выше в , в данном пункте будет описан метод планирования, создания и контроля заполнения необходимых атрибутов.

Для начала планирования состава атрибутов в модели, необходимо в BEP составить таблицу с указанием проекта по каждому элементу модели, привязанных к группам атрибутов, даты заполнения и ответственных за заполнение.

Пример таблицы указан ниже.

После определения Сценариев проекта необходимо указать атрибуты, объединённые в группы, для каждого Сценария. Наименование атрибутов должны коррелировать с СП 333 и КСИ и другими методическими рекомендациями.

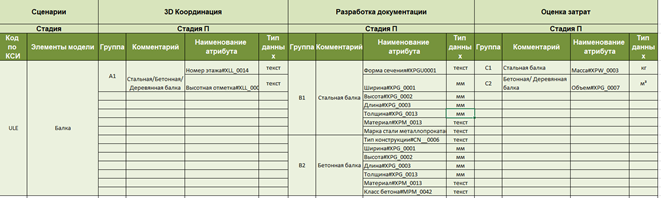

Пример таблицы создания группы атрибутов и правило их разделения указанно ниже.

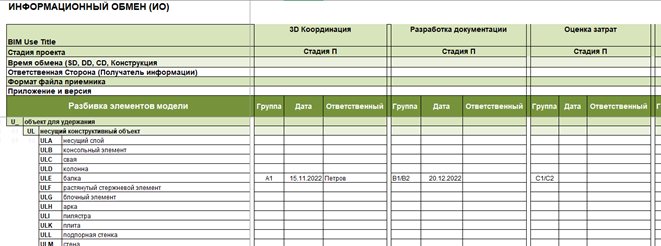

После формализации атрибутов в группы для каждого сценария, необходимо указать дату заполнения и ответственного за заполнение для каждого элемента модели, как показано ниже.

В указанные даты необходимо производить проверку ЦИМ на заполнение необходимых атрибутов в элементах модели. Правила проверки атрибутивной информации будут описаны ниже.

«Требования к заполнению атрибутивной информации»
Сценариев
Наименование группы атрибутов
