Подготовка модели для прохождения экспертизы

Для прохождения государственной экспертизы необходимо учитывать требование к ЦИМ конкретного учреждения куда подается проект. В ГАУ «Московская государственная экспертиза», есть требования к ЦИМ для прохождения экспертизы. С ними можно ознакомиться в ГАУ «МГЭ» «Требования к информационным моделям объектов капитального строительства».

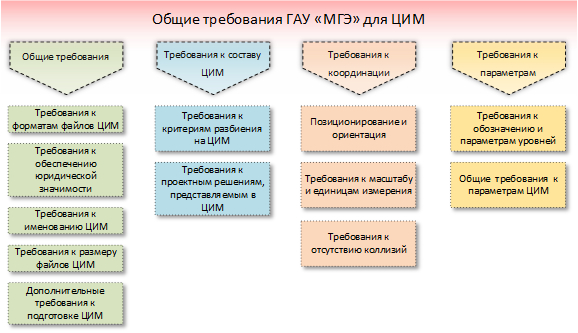

Основные требования к ЦИМ от ГАУ "МГЭ"

Минимальный набор моделей для прохождения экспертизы:

1 Архитектурные решения

2 Конструктивные решения

3 Инженерные системы и оборудование здания:

- Водоснабжение и водоотведение (внутренние)

- Отопление

- Вентиляция и кондиционирование

- Тепломеханическая часть (ИТП)

Модель ЦИМ передается в формате IFC, с соблюдением структуры данного формата и необходимой атрибутивной информации. На примере модели КР представим структуру файла IFC и наборы атрибутивной информации.

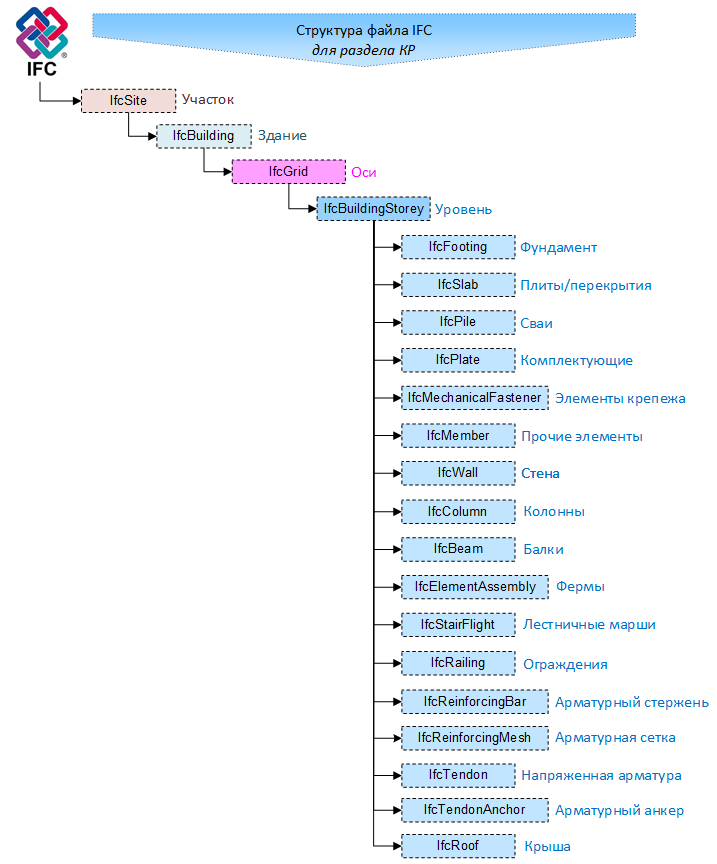

Структура файла IFC для разделения компонентов модели (конструктив) на классы IFC

Для проведения государственной экспертизы цифровой модели ЦИМ по объектам капитального строительства должны быть выполнены с уровнем детализации модели не ниже LOD300.

Модель ЦИМ должна соответствовать требованиям к заполнению атрибутивной информации.
